方案背景:
隨著現在石油化工汙水處理等企業(ye) 頻繁發生氣體(ti) 中毒事件,所以對氣體(ti) 檢測儀(yi) 的安裝是必不可少的檢測預防手段,可以最大限度的避免或者減少氣體(ti) 泄露中毒事件的發生。

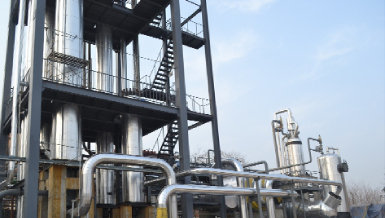

某地區一化工有限公司主要生產(chan) 、研製、銷售工業(ye) 甲醇、工業(ye) 甲醛溶液、工業(ye) 甲醇鈉、濃硝酸、工業(ye) 亞(ya) 硝酸鈉、工業(ye) 硝酸鈉、液體(ti) 無水氨、硝酸銨、硫磺、稀硝酸、硝酸鉀等,會(hui) 涉及很多可燃和有毒氣體(ti) ,應當地相關(guan) 部門要求需要規範對氣體(ti) 檢測儀(yi) 的使用和安裝。
現狀:
該廠以前有安裝一些檢測儀(yi) ,但安裝數量和位置不規範,現有的檢測儀(yi) 狀態也不穩定,所以需要重新按照要求規劃安裝。
針對性解決(jue) 方案:

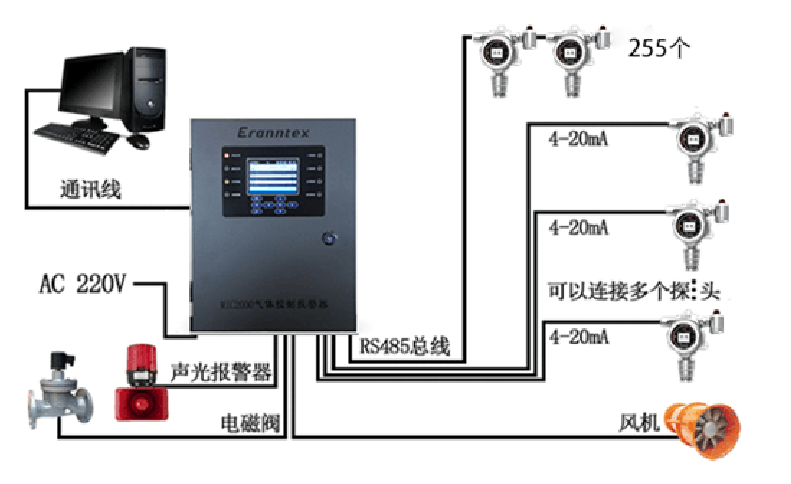

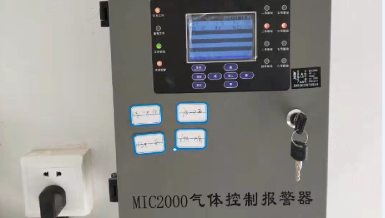

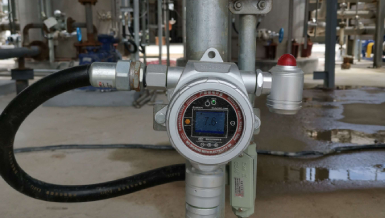

氨氣檢測儀(yi) 、一氧化碳檢測儀(yi) 、氫氣檢測儀(yi) 等若幹、主機報警控製器(檢測儀(yi) 和控製器分區域布置),再集中外接客戶自己PLC係統(示意圖如下:)
可燃和有毒氣體(ti) 檢測儀(yi) 安裝位置建議:(參考標準文獻:GBT 50493-2019 6.1.2 )
1、檢測比空氣重的可燃氣體(ti) 或有毒氣體(ti) 時,探測器的安裝高度宜距地坪(或樓地板)0.3m~0.6m。
2、檢測比空氣輕的可燃氣體(ti) 或有毒氣體(ti) 時,探測器的安裝高度宜在釋放源上方2m內(nei) 。
3、檢測比空氣略重的可燃氣體(ti) 或有毒氣體(ti) 時,探測器的安裝高度宜在釋放源下方0.5 m~1m。
4、檢測比空氣略輕的可燃氣體(ti) 或有毒氣體(ti) 時,探測器的安裝高度易高出釋放源0.5m~1m。
5、環境氧氣探測器的安裝高度宜距地坪或樓地板1.5 m~2.0m。
6、線型可燃氣體(ti) 探測器宜安裝於(yu) 大空間開放環境,其檢測區域長度不宜大於(yu) 100m。
7、可燃氣體(ti) 探測器距其所覆蓋範圍內(nei) 的任一釋放源的的水平距離不宜大於(yu) 10m。
8、有毒氣體(ti) 探測器距其所覆蓋範圍內(nei) 的任一釋放源的的水平距離不宜大於(yu) 4m。
客戶反饋:
經過改為(wei) 我司檢測儀(yi) 後,到目前運行3年的狀態情況都很穩定,客戶使用效果很滿意,此化工廠以前也有使用過別他幾家廠家的檢測儀(yi) ,但是對比下來我司的檢測儀(yi) 最穩定效果最好。
